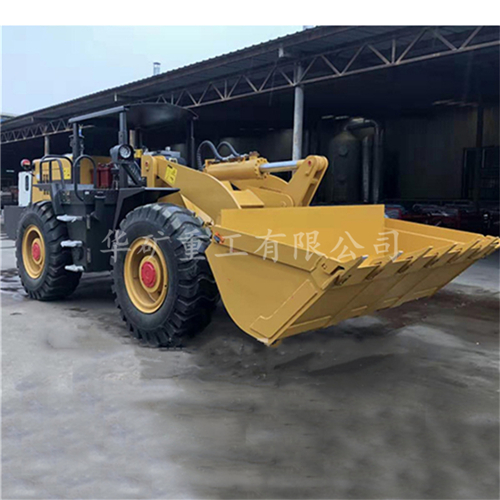

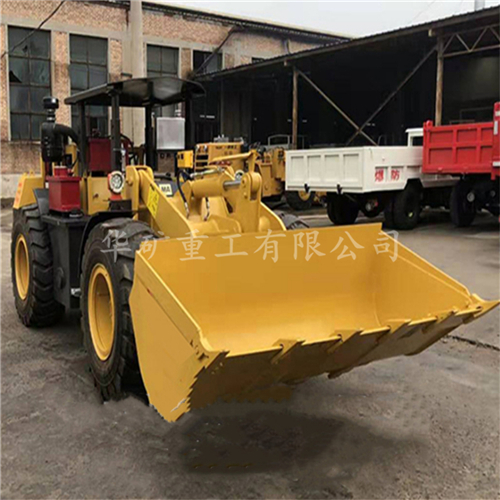

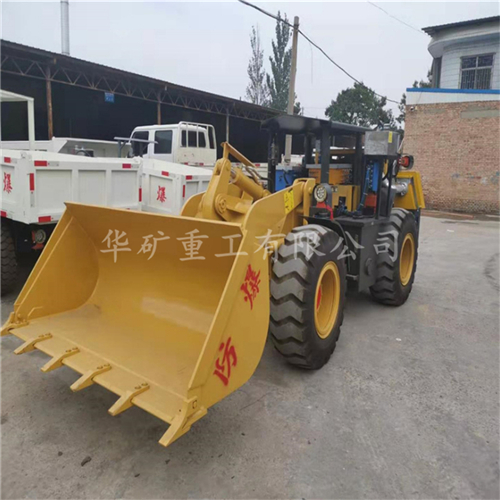

防爆裝載機

防爆裝載機產品介紹：

輪式防爆裝載機是根據煤礦井下運輸?shù)男枨?，?/span>LW6108DFB防爆柴油機為動力、依靠液力傳動、四輪驅動的一種煤礦井下無軌輪胎式裝載運輸機械。發動機的進排氣系統上設計增加了阻火柵欄及廢氣處理箱，從而使該發動機具有防爆功能。主要用于巷道坡度≤25°的煤礦井下的裝載、清煤、清渣和排礦等作業。它具有結構緊湊、操作方便，轉彎半徑小，負載爬坡能力強、污染低、效率高等特點。

防爆裝載機產品參數：

(一)發動機

型 號                                  LW6108DFB

型 式                                 直列、水冷、四沖程、直噴式

點火順序                              1-5-3-6-2-4

進氣方式                              自然吸氣

啟動方式                              防爆電啟動

保護方式                              氣保護

阻火器結構                            柵欄式

缸數×缸徑×行程          6×108×125

活塞總排量(L)                         6.87

氣缸套型式                            濕式

額定轉速(r/min)                       2250

額定功率                          75

最低空載穩定轉速(r/min)               650±50

最高轉速(r/min)                       2600

最大扭矩（N.m）/轉速(r/min)           460/1800

最低工作穩定轉速(r/min) /扭矩（N.m）  1200/160

排放指標                              CO≤0.1% NOx≤0.08%

表面溫度（℃）                         ≤150

排氣溫度（℃）                         ≤70

凈 重                            800

外形尺寸：長×寬×高 1808×1522×1500

(二）傳動系統

液力變矩器

型式：3元件、單級、單機

變矩系數：K=3.2

冷卻方式：油壓力循環強制水冷

進油壓力：560Kpa

變速箱

型式：定軸式動力換檔

變速檔位：前進四檔/后退二檔

變速油泵：CB32

多片離合器工作壓力:(兆帕）1.1-1.5Mpa

前后橋主傳動

型式:一級

輪邊減速

型式：一級行星減速式

車輪及輪胎（四輪相同）

規格：17.5-25

輪胎氣壓：（Kg/cm2）3.4

花紋型式：一字形

（三）制動系統

腳制動

型式：氣頂油盤式四輪制動

制動氣壓：784-833KPa

手制動

型式：手動氣閥控制帶式制動

（四）轉向系統

型式:　全液壓

轉向油泵:CB550 轉向油缸數－缸徑×行程: 2-φ80×340

液壓轉向器:BZZ1-400

系統工作壓力;(兆帕) 16

（五）液壓系統

工作油泵：CBG2100

油缸數量－缸徑×行程：

舉升油缸：2-80x700

翻斗油缸: 1-150x525

換向閥:多路閥　DF25B2

系統工作壓力：（兆帕）16

（六）電氣系統

系統電壓：24V

照明;　前兩個LED燈2×36W　后兩個LED燈2×36W
