道岔表示器

道岔表示器產品介紹

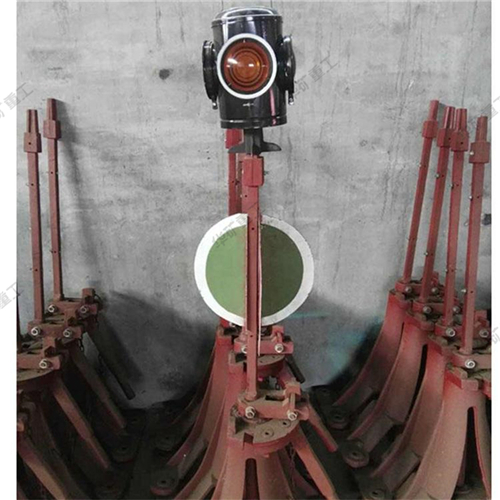

道岔表示器表示道岔開通位置的表示器。在非集中聯鎖的車站，為便于行車人員確認道岔開通的方向，必須設置道岔表示器。

道岔表示器的顯示方式

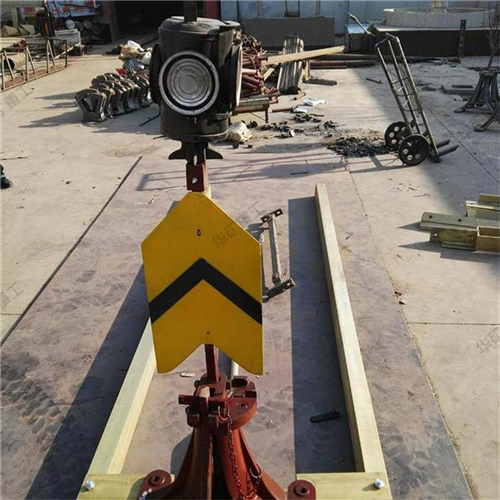

晝間為中央劃有一條魚尾形黑線的黃色魚尾形牌，夜間為黃色燈光，表示道岔開通側向位置；晝間無燈光顯示，夜間為紫色燈光，表示道岔開通直向位置。

道岔表示器的操作方式

由扳道人員提起手柄在轉動標志的同時由其連接桿連動道岔一起改變方向；無柄道岔表示器，在扳道人員扳動道岔握柄時由其轉換設備改變道岔方向的同時，連接在道岔尖軌上的連接桿帶動道岔標志相應地改變方向。

道岔表示器設計要求

1.道岔表示器應按列車運行方向設于接車和發車的進路的左側。

2.道岔表示器的動作為轉換90度，并應保證標板及表示器燈的顯示與道岔開通位置的動作相一致。

道岔表示器適用范圍

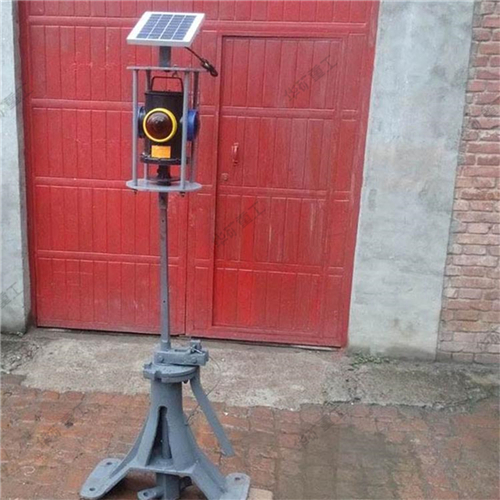

道岔表示器裝在非集中操縱的道岔上，表示器通過燈光或標板表示道岔開通位置。根據使用范圍的不同，道岔表示器分帶柄和無柄兩種。
