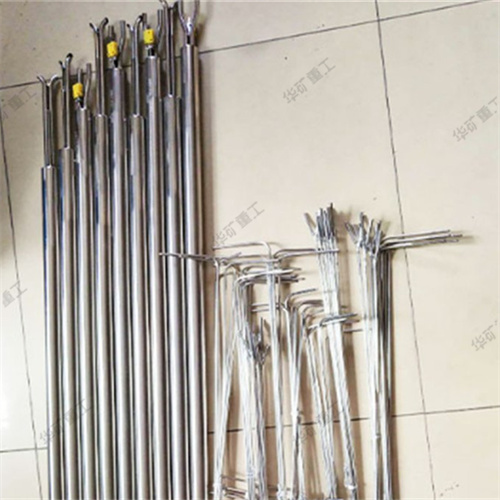

礦用皮托管

AFP系列皮托管是供煤礦、冶金、鐵道、建筑等有關部門通風工作使用的配套測量?jī)x器，與各種壓差計配合可在下列場合中使用。測定礦山通風網路中任一點風速。測定礦山通風網路中任一段阻力。用于在礦山主扇風機、局扇風機的性能鑒定。對礦山瓦斯抽放管中流量進行測定

◎皮托管測量介質：與304不銹鋼相兼容的氣體或液體。

◎皮托管主要用途：測量管道內的全壓、靜壓、動壓（即壓差）、還可計算流速及流量。

◎皮托管儀表連接：可連接各種壓力儀表（如U型壓力表,傾斜微壓計,斜管壓差計,數字微壓計,補償微壓計等）及壓差變送器、二次儀表和進口各種壓力儀表。

◎皮托管使用溫度：≤600℃

◎皮托管使用濕度：≤HR45%

◎測量流速范圍：空氣流速≤30m/s；水流速≤25m/s

◎皮托管標準系數：0.990～1.000之間

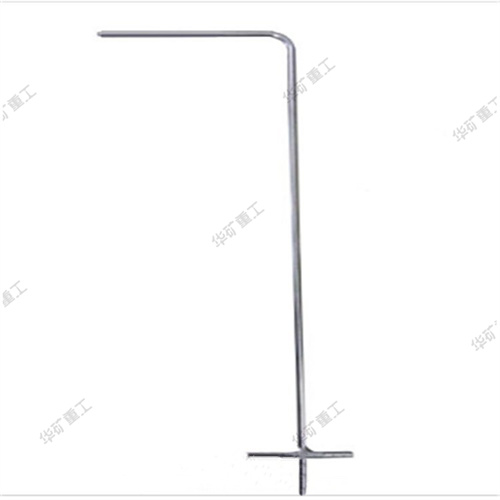

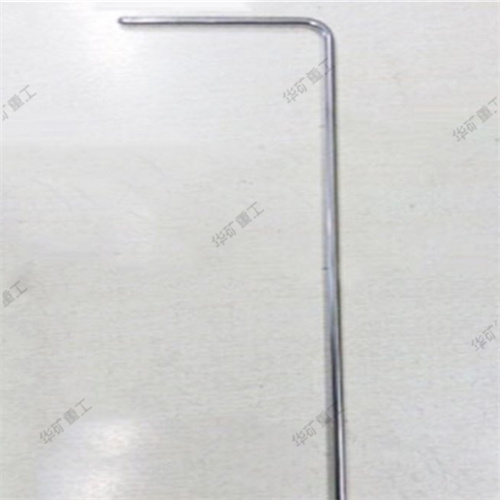

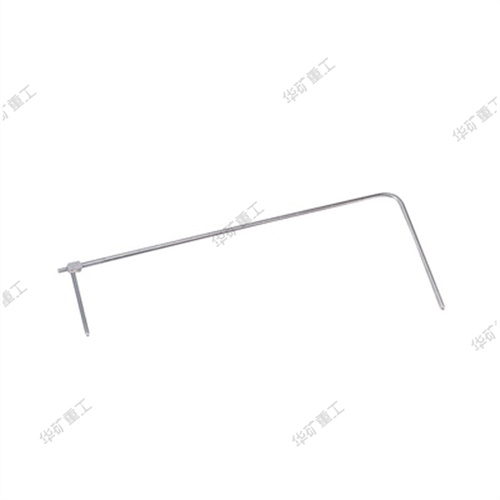

皮托管（礦用型）礦用型皮托管，AFP系列皮托管皮托管結構：嚴格按照國標進行生產, AFP系列皮托管是兩根不同內徑管子同心套接而成,內管通直端尾接頭是全壓管,外管通側接頭是靜壓管.使用時不能接錯.側面指向桿與測頭方向一致,使用時可確定方向,保證測頭對準來流方向.

AFP系列皮托管使用方法：

 礦用AFP系列皮托管可以用途廣泛，可與高負壓瓦斯抽放器、U型水柱壓力表、傾斜微壓計、傾斜U型微壓計、數字壓力計、差壓計、手持式風速風量風壓儀等儀器配套使用。

礦用AFP系列皮托管使用時時，請選擇合適的位置并與管道垂直。礦用皮托管的橢圓頭部應面對平流方向，該感壓孔為總壓口連接到壓力計的正端，靜壓口連接到壓力計的負端。

壓力計指示的動態壓力通常稱為動壓，動壓為總壓減去靜壓，即Pd=Pt-Ps，通過伯努利方程，可算出管道內流量和流速。

AFP系列皮托管（礦用型）:

項目  型號 AFP-6A  AFP-6B  AFP-8A  AFP-8B

外形尺寸

外徑*測頭*支架

（D×L×H） 6×108×430  6×72×250  8×144×430  8×144×600

校正系數 0.990～1.000  0.990～1.000  0.990～1.000  0.990～1.000

材 質 304不銹鋼 304不銹鋼 304不銹鋼 304不銹鋼

測量范圍（m/s） 0～30 m/s  0～30 m/s  0～30 m/s  0～30 m/s

使用地點

局扇風機鑒定井下風筒或風表校驗風筒中使用；測瓦斯抽放管道中或較細管道中流量用；測礦山通風網路中風速、風阻，主扇風速；局扇風機鑒定及風表校驗風筒中使用；用于大直徑風筒中使用。
