本光纖熔接機采用纖芯對準方式
5英寸彩色LCD,同時觀察X軸和Y軸方向光纖
光纖放大倍數大,纖芯清晰可見
9 秒熔接時間,30秒加熱時間
自動檢測光纖端面
自動選擇最佳熔接程序
自動推算接續損耗
簡單直觀的操作界面,一目了然的菜單設計
深凹式防風蓋,在15m/s的強風下能進行接續工作
性能指標
適用光纖 :SM (單模), MM (多模), DS (色散位移)光纖, NZDS (非零色散位移,即G.655光纖)
熔接機類型 :單芯熔接機
包層外徑 :80 to150μm
被覆光纖直徑: 100 to1000μm
光纖切割長度: 8-16mm, 被覆光纖直徑250μm,16(標準) 或8-16mm (選用),被覆光纖直徑250μm-1000μm
平均接續損耗 :0.02dB(SM), 0.01dB(MM), 0.04dB(DS)、 0.04dB(NZDS)
熔接時間 : 9 秒(標準SM)
回波損耗: > 60dB
熔接程序 :12組工廠預置,188組用戶設置
估計損耗 :可用
接續損耗存儲:5000組最新接續結果,每組3項參數

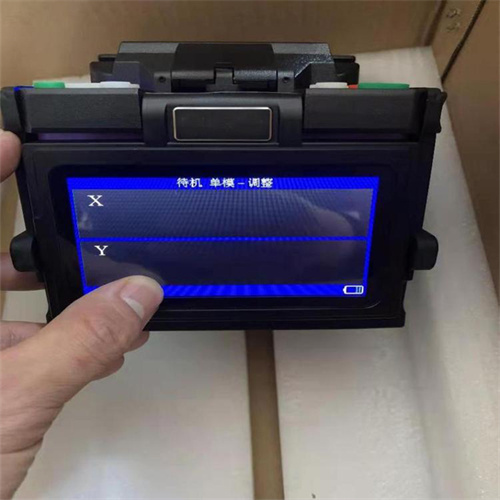

屏幕顯示: X軸和Y軸獨立顯示,放大倍數380倍;或X/Y軸同時顯示,放大倍數200倍
顯示: 高性能5英寸彩色LCD顯示屏,顯示內容可翻轉,方便雙向操作
工作環境: 0 to 5000m(海拔) 0 to 95%(濕度) -10~50℃(溫度)
典型加熱時間: 30 秒(標準)
熱縮套管: 60mm, 40mm 和一系列微縮套管

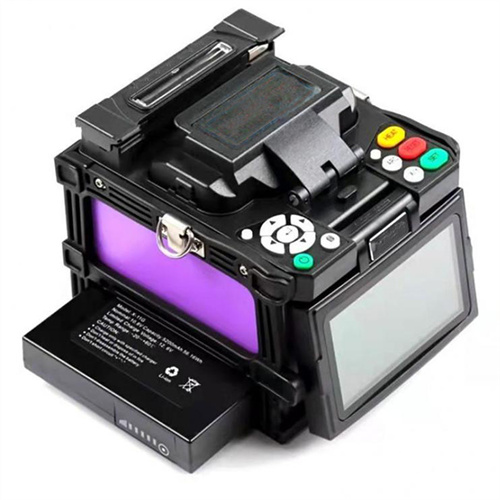

鋰電池容量: 約130次接續及加熱(典型)
電源: 交流適配器輸入電壓100-240V 50/60Hz,輸出電壓:DC13.5V /5A
直流輸入電壓11-14V: ( 內置鋰電池6600mAh )
終端接口: RS232 接口
防風性能: 在15m/s的強風下能進行接續
體積: 150mm(長) x150mm (寬) x160mm (高)
重量: 3.52kg(含電源模塊)
