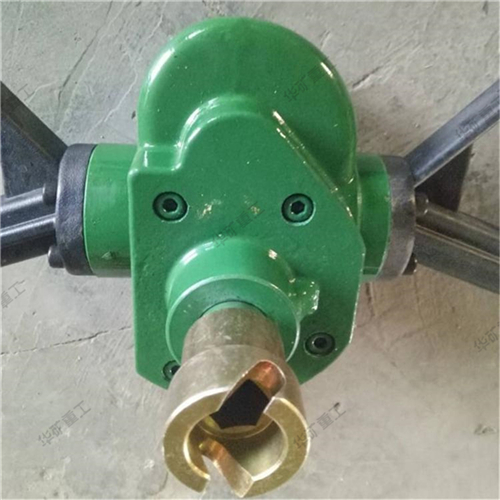

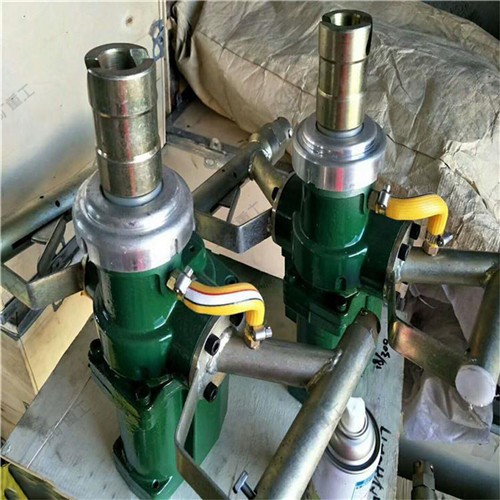

手持式風煤鉆

手持式鉆機工作原理

壓縮空氣經過濾器、注油器、濾網，進入錨桿鉆機。

開啟馬達控制閥，壓縮空氣驅動齒輪式馬達，經齒輪減速，帶動主軸順時針?lè)较蛐D(zhuǎn)，調節把手控制馬達的工作狀態。

濕式鉆孔時開啟水閥，沖洗水即經濾網、水管、主軸內孔進入鉆桿，沖洗鉆孔，

調節水閥的開啟量，即可調節水量的大小。

手持式鉆機主要參數

工作氣壓MPa   0.4 0.5 0.63

額定轉速r/min 370  380 420

額定功率kW    ≥2.2  ≥2.5 ≥2.8

額定轉矩N.m   ≥40   ≥50  ≥62

外形尺寸長×寬×高mm 451×213.5×237.5

整機重量kg 14±0.5

1.水套采用內置式，即插即用

2.手把全金屬設計，控制靈活，結實耐用

3.馬達齒輪采用金屬和POM的結合，輕便低噪音

4.排氣裝置采用直排方式，保證大效率輸出

結構緊湊、外形美觀、操縱簡單、維護方便。

氣動馬達齒輪采用進口工程塑料加工，重量更輕、噪音更低。

多功能手持式氣動鉆機，2.5KW功率輸出。
