產品介紹

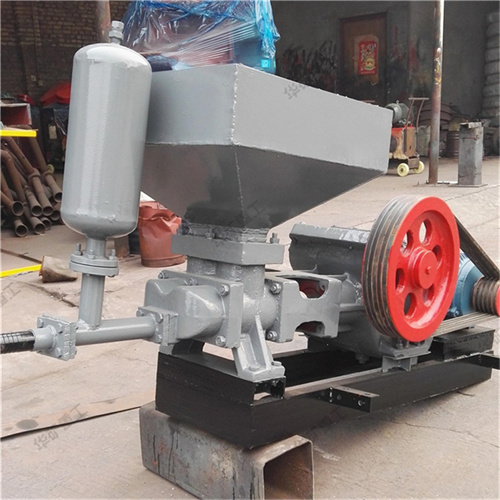

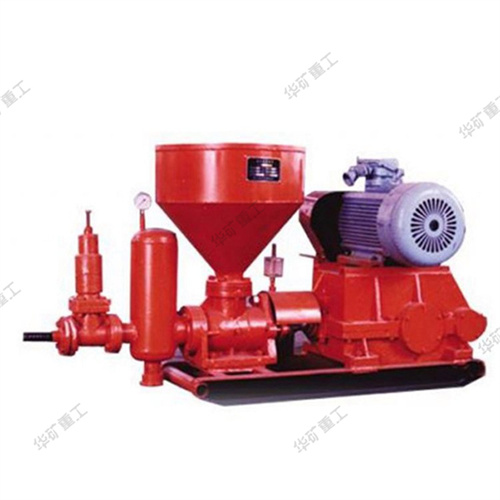

漏斗注漿泵可供礦山建井，地面和井下堵水，壓注高濃度水泥漿液。漏斗下料注漿泵也可用于煤層注漿或其它非腐蝕性介質壓注以及煤礦瓦斯抽放孔封孔注漿。由于漏斗下料自吸性能好和采用了具有一定彈性的橡膠閥球，故可以注濃度大或帶有顆粒的漿液。

工作原理

漏斗注漿泵的電動機將動力經三角皮帶、皮帶輪、傳動箱、斜齒輪軸、大齒輪、連桿、滾輪，將回轉運動變?yōu)橥鶑?fù)直線運動，帶動拉桿，柱塞作往復運動，完成吸排漿動作。

技術參數

產品型號ZBL50/4-7.5(DLB-50/40)型漏斗注漿泵

參數名稱單位基本參數

額定流量L/min50(60)

額定工作壓力pa4

漿缸內經mm105

行程長度mm 75

往復次數min-181

配套電機功率KW7.5

配套電機型號YBK2-160M-6

重量KG 400

外形尺寸(LxWxH)mm2000x600x900

排漿口直徑nn26
