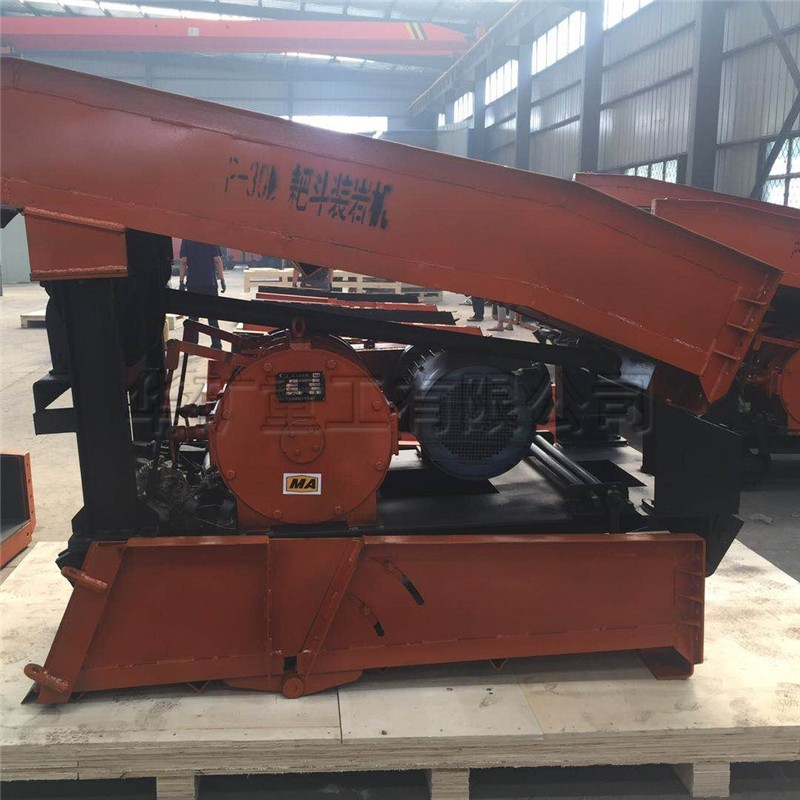

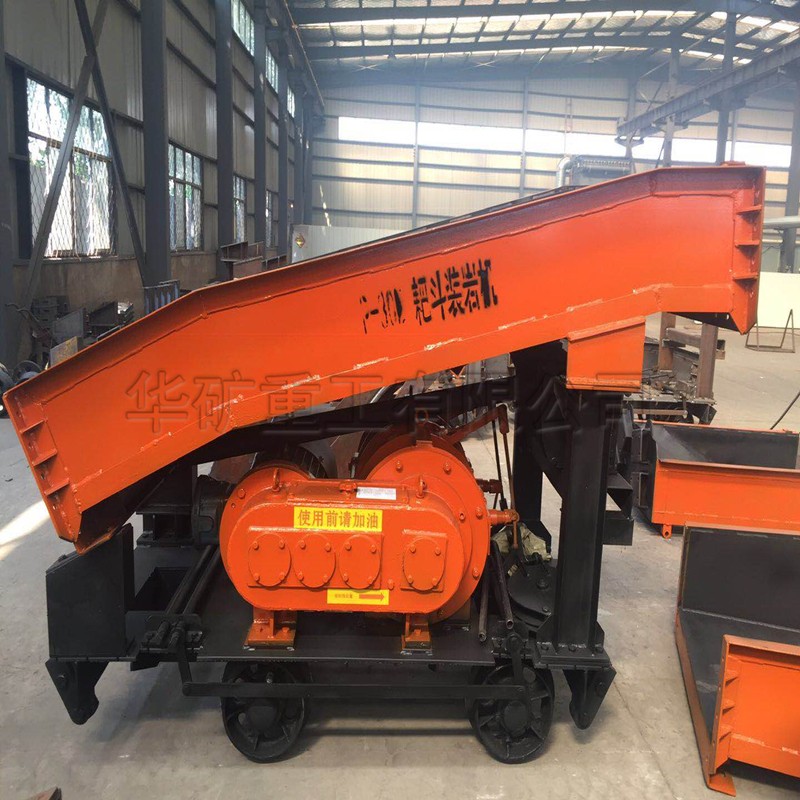

耙斗裝巖機

耙斗裝巖機產品簡介:

橋式耙斗裝巖機，又叫耙裝機，耙?guī)r機 主要用于煤礦，冶金礦山，隧道等工程巷道掘進中配以礦車或箕斗進行裝載作業，是提高掘進速度，實現掘進機械化的一種重主要設備。

耙斗裝巖機工作原理：

橋式耙斗裝巖機是通過絞車的兩個滾筒分別牽引主繩，尾繩使耙斗做往復運動把巖石扒進料槽，至卸料槽的卸料口卸入礦車或箕斗內，從而實現裝巖作業。

橋式耙斗裝巖機主要有固定楔，尾輪，耙斗，臺車，絞車，操縱結構，導向輪，料槽（進料槽，中間槽，卸載槽），電氣部分，風動推車缸等部件組成。

耙斗裝巖機產品特點：

橋式耙斗裝巖機主機部分采用行星輪傳動，該系列耙斗裝巖機具有裝巖效率高，結構簡單，可靠性好，操作方便，適用范圍廣等特點。橋式耙斗裝巖機不僅用于平巷，而且可以在30度以下斜巷使用，是提高掘進速度，實現巷道掘進機械化的一種主要機械設備。 橋式耙斗裝巖機帶有氣動推車缸，礦車裝滿后，可用風動推車缸將重車推出，以減輕工人的勞動強度，縮短調車時間，提高掘進速度。

耙斗裝巖機產品參數:

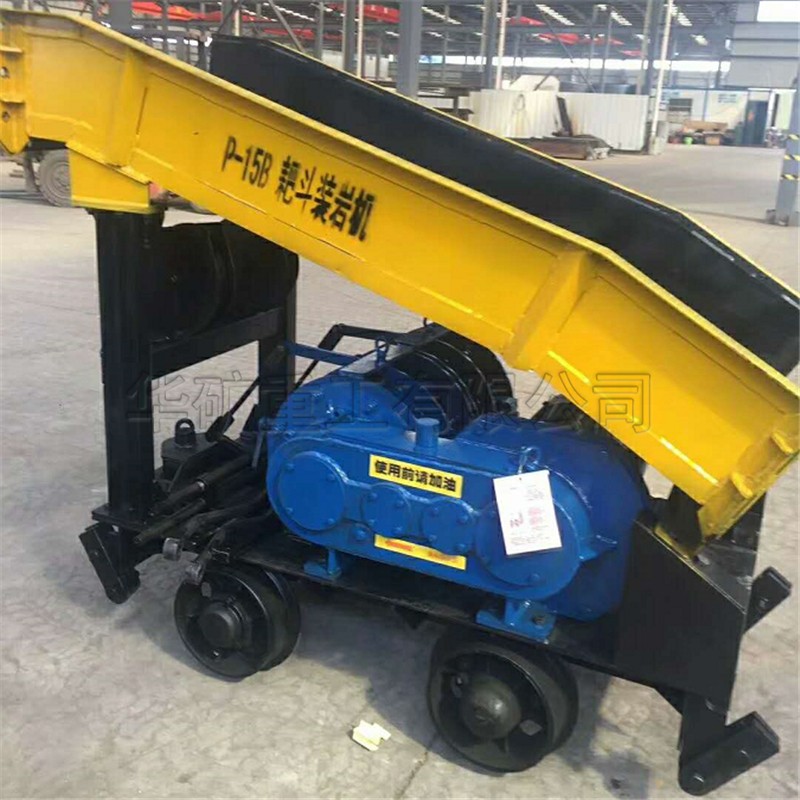

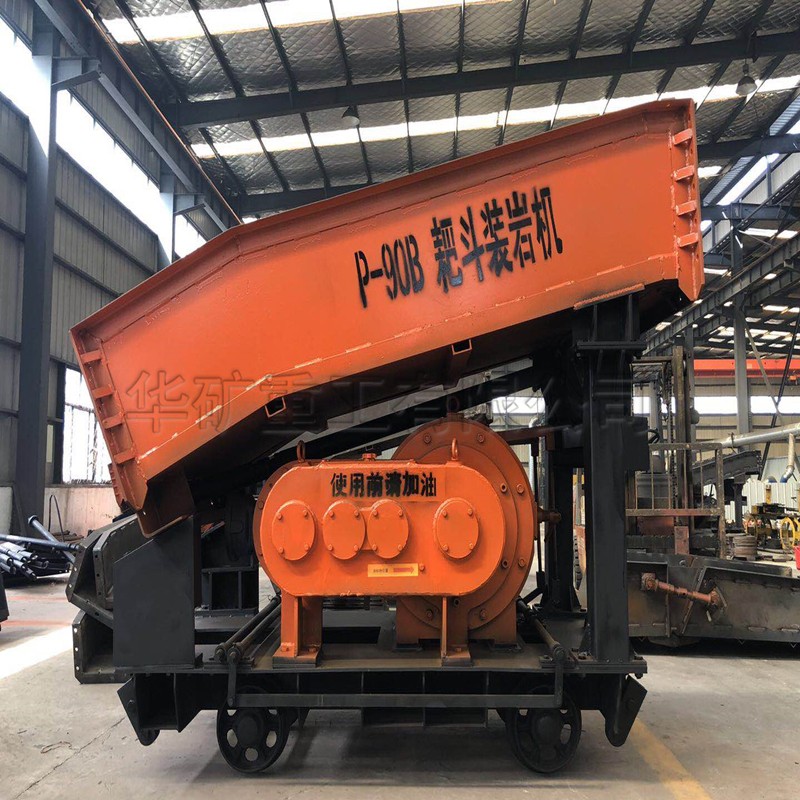

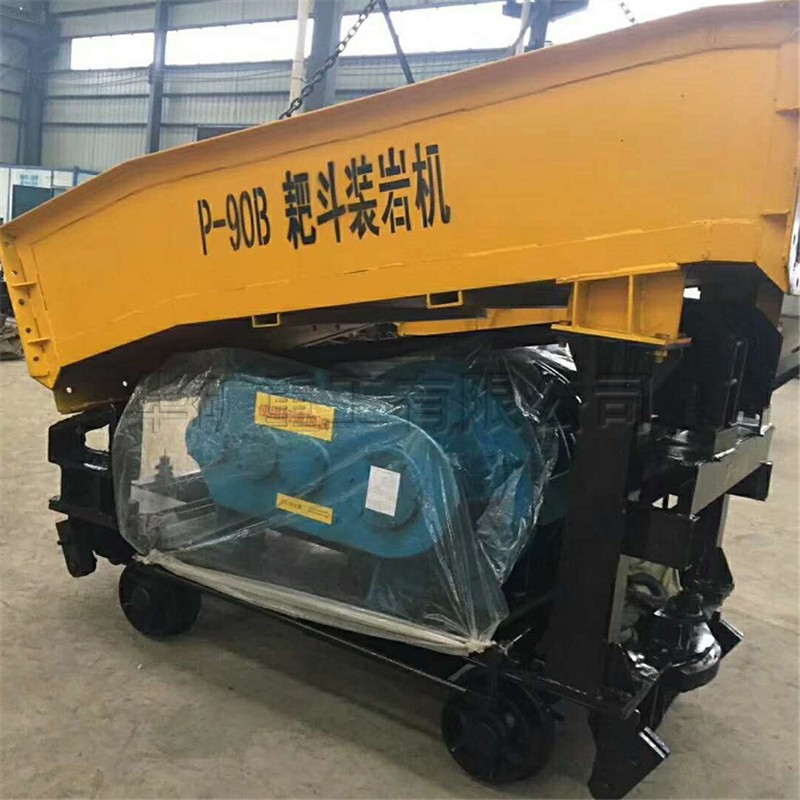

產品型號： P-15B P-30B P-60B P-90B

電機型號： YBB11-4 YBB17-4 YBB30-4 YBB45-4

電動機功率KW： 11 17 30 45

主繩牽引力KN： 7.2-10.4 13.5-19.5 23.3-32.7 32-50

鋼繩直徑 mm： 12.5 15.5 15.5 17

主繩牽引速度 mm：1.05-1.52 0.85-1.7 1.06-2.07

容繩量 m ： 56 85-75 80-70 75-60

轉速 m/s： 1450 1450 1450 1450

電壓 v ： 380/660 380/660 380/660 380/660

凈斷面積：M2 >4.5 >6 >9 >16

凈高M >2 >2.2 >2.5 >2.8

絞車類型： 三行星齒輪雙滾筒絞車

外形尺寸mm：4700*1040*1750 6110*1305*1950 6750*1850*2350 8400*2010*253

總重量 kg： 2500 4500 7200 8800

耙斗容積M3： 0.15 0.30 0.60 0.90

技術生產率： 14-25 35-50 70-100 95-140

鐵軌軌距 mm： 600/900 600/900 600/900 600/900
